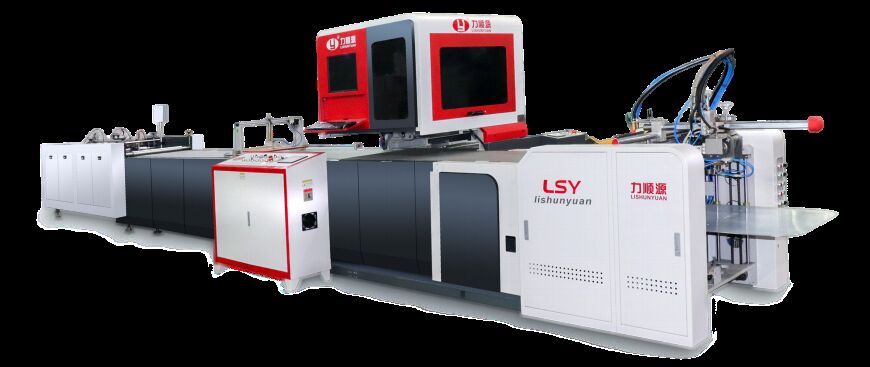

LY-4510C-PK स्वचालित हार्डकवर बनाने की मशीन (विजुअल पोजिशनिंग)
LY-4510C-PK एक पूर्ण स्वचालित हार्डकवर बनाने वाली मशीन है जिसमें उन्नत दृश्य स्थिति निर्धारण तकनीक है। इसमें दो उच्च परिशुद्धता वाले 10 मेगापिक्सल के कैमरे और एक यामाहा रोबोट बांह शामिल हैं,±0 की स्थिति की सटीकता प्राप्त करना.05 मिमी. यह मशीन 15 से 30 टुकड़े प्रति मिनट की उत्पादन गति के साथ अलग-अलग या एक साथ कठोर बक्से, कठोर कवर (केस निर्माता) और अस्तरों का उत्पादन करने में सक्षम है।इसकी मॉड्यूलर सर्वो-ड्राइव फीडिंग सिस्टम डबल चादरें और गलत संरेखण को रोकता है, जबकि गोंद परिसंचरण और हीटिंग सिस्टम लगातार चिपकने वाला अनुप्रयोग और आसान सफाई सुनिश्चित करते हैं।
भोजन, रोलिंग और परिवहन के लिए स्वतंत्र सर्वो मोटर्स से लैस, LY-4510C-PK मजबूत समन्वय और कम सेटअप समय प्रदान करता है।तह खंड में बेल्ट और सर्वो-नियंत्रित रैपिंग है जो अंतराल के बिना सटीक किनारे संरेखण के लिए हैमुख्य तकनीकी मापदंडों में 120×1100 मिमी (एल) × 95×600 मिमी (डब्ल्यू) का कागज आकार, 1×3 मिमी का कार्डबोर्ड मोटाई और 9500×2550×2000 मिमी का मशीन पदचिह्न शामिल है।अपनी पांचवीं पीढ़ी के डिजाइन के पीछे 200 से अधिक प्रक्रिया पेटेंट और 100 गुणवत्ता प्रमाणपत्र हैं।, यह मशीन कठोर बॉक्स और हार्डकवर उद्योग के लिए विश्वसनीय, उच्च परिशुद्धता उत्पादन प्रदान करती है।
प्रमुख विशेषताएं
- खिला के लिए अलग-अलग सर्वो मोटर द्वारा स्वतंत्र नियंत्रण, डबल शीट और झुकाव से बचें।
- उच्च परिशुद्धता कैमरों और यामाहा रोबोट हाथ के 2 सेट के भीतर, ± 0.05 मिमी की स्थिति सटीकता। यामाहा रोबोट हाथ सटीक स्थिति के लिए अपनाया जाता है सभी प्रकार के उत्पाद, जैसे हार्डकवर निर्माता,अस्तरआदि।
- कठोर बॉक्स और हार्ड कवर (केस मेकर) और अस्तर का उत्पादन करने में सक्षम।
- एक ही समय में बॉक्स और केस का उत्पादन करने में सक्षम, क्षमता 15-30 पीसीएस/मिनट तक।
- स्थापित करने में आसान उत्पादकता में वृद्धि और उद्यम लाभ में वृद्धि।
एक्सेल कट में निम्नलिखित खंड शामिल हैंः
| फ़ीडर |
- प्रिंटर के कैम गियर की संरचनाः पहले एक कागज का टुकड़ा उठाकर रोलर में उड़ाना, दोषपूर्ण प्रतिशत को कम करना।
- (1) एक परिसंचरण प्रणाली को अपनाया गया है जो गर्म और सफेद गोंद के लिए उपयुक्त है ताकि गोंद के छिड़काव से बचा जा सके और आपके साफ समय को कम किया जा सके, जिससे मशीन काम करना स्थिर हो जाए;(2) प्रतीक्षा समय से बचने के लिए नियमित समय और स्थिर तापमान पर हीटिंग एक हीटिंग प्रणाली अपनाया; (3) अंदर ब्लेंडर (बीटर) के साथ, जो कागज पर गोंद की समान चिपचिपाहट सुनिश्चित करने और खराब गोंद के कारण दोषपूर्ण प्रतिशत को कम करने के लिए गोंद को समान रूप से हल कर सकता है;
- फीडर, रोलर, कन्वेयर बेल्ट में अपनी सर्वो मोटर होती है और एक पूरे के रूप में मजबूत समन्वय और स्थिरता के साथ काम करती है, जो डिबगिंग समय को कम कर सकती है,उत्पादकता बढ़ाने और उद्यम लाभ बढ़ाने के लिए.
- चिपकाने वाला रोलर मध्यम कार्बन स्टील से बना है जिसकी सतह 304 स्टेनलेस स्टील से ढकी हुई है, जिससे आपकी मशीन बहुत अधिक टिकाऊ और साफ करने में बहुत आसान हो जाती है,जो आपको रखरखाव की लागत को कम करने में मदद कर सकता है.
|
|
स्थान
|
- ग्रे बोर्ड बॉक्स को देखने के लिए जापान यामाहा रोबोट आर्म।
- 10 मिलियन पिक्सेल ट्रैकिंग सिस्टम में लेंस के साथ दो कैमरे।
- पोजिशनिंग के लिए XY स्पूल के साथ डबल कैमरा।
- 0.01 मिमी में स्थिति की सटीकता।
|
|
दबाना
|
- कई रोबोट चूसने वाला हाथ अधिकतम आकार से चुनने में सक्षमः L840MM W:430MM
- भंडारण क्षेत्र में दो प्रकार की प्रणाली है, जिसमें भोजन बोर्ड को नीचे धकेलना और स्क्रैच से बचने के लिए चूसने की व्यवस्था है।
|
| तह करना |
- बेल्ट फोल्डिंग का उपयोग करके पहली लंबाई का पक्ष।
- मार्गदर्शन और संपीड़न के लिए कई दबाव रोलर्स और एक दो-परत बेल्ट का उपयोग करना।
- यह सुनिश्चित करना कि सामग्री उचित रूप से संरेखित हो और किनारे के अंतराल या सामग्री के रिसाव के बिना खिलाया जाए! जिसके परिणामस्वरूप अधिक घना, अधिक कॉम्पैक्ट तैयार उत्पाद मिलता है।
|
|
|
- सर्वो नियंत्रण का उपयोग कर चौड़ा पक्ष, सेटअप करने के लिए आसान।
- टाइमिंग बेल्ट ड्राइव सिंक्रनाइज़ पोजिशनिंग सुनिश्चित करता है।
- कोने दबाने वाले रोलर्स छोटे किनारों को मोड़ने से पहले किनारों को पूर्व-संकुचित करते हैं।
|
|
|
- छोटकरी तरफ वायवीय किनारे लिपटे का उपयोग, पक्ष पर कोई अंतर सुनिश्चित करें।
- टच स्क्रीन पर डिजिटल सेटअप, नई नौकरी बदलने के लिए आसान सेटअप.
|
तकनीकी विनिर्देश
|
मॉडल
|
LY-4510C-PK |
|
कागज का आकार ((L*W)
|
L:120-1100mm W:95-600mm |
|
कवर और अस्तर के लिए आकार ((L*W)
|
L:120-1050mm W:100-500mm |
|
कागज की मोटाई
|
80-300 ग्राम/एम2 |
|
बोर्ड के अधिकतम टुकड़े
|
6 पीसी |
|
न्यूनतम स्पिन आकार
|
30 मिमी |
|
न्यूनतम साइडबोर्ड आकार
|
25 मिमी |
|
सटीकता सटीकता
|
±0.05 मिमी |
|
गति
|
15-30 शीट/मिनट |
|
कार्डबोर्ड की मोटाई
|
1-3 मिमी |
|
विद्युत आपूर्ति
|
380V/220V/50Hz/3 चरण |
|
गोंद टैंक क्षमता
|
30 किलो |
|
निरंतर शक्ति
|
11.5kw |
|
मशीन का आकार
|
L9500 × W2550 × H2000 मिमी |
|
मशीन का वजन
|
3100 किलोग्राम |
प्रक्रिया प्रवाह
कवर और अस्तर के लिए:
पैकिंग और शिपिंग
कंपनी प्रोफ़ाइल
2001 में स्थापित और गुआंग्डोंग प्रांत के डोंगगुआन शहर में स्थित, लिशुनयुआन 20,000 वर्ग मीटर की एक आधुनिक मानकीकृत कार्यशाला से संचालित है। स्थिर विकास के 18 वर्षों के बाद, लिशुनयुआन ने एक आधुनिक मानकीकृत कार्यशाला शुरू की।कंपनी ने पूरे चीन में व्यापक बिक्री और बिक्री के बाद सेवा नेटवर्क स्थापित किए हैं।, यूरोप, अमेरिका, दक्षिण पूर्व एशिया, दक्षिण अमेरिका, मध्य पूर्व और अफ्रीका के 40 से अधिक देशों में निर्यात किए जाने वाले उत्पादों के साथ।
नवाचार लिशुन्यान की मुख्य प्रतिस्पर्धात्मक ताकत है। कंपनी अपने उत्पाद पोर्टफोलियो के लिए स्वतंत्र बौद्धिक संपदा अधिकार रखती है,कठोर बॉक्स मशीन श्रृंखला और clamshell बॉक्स मशीन श्रृंखला को कवरइन उपकरण समाधानों का व्यापक रूप से प्रीमियम उपहार बक्से, मोबाइल फोन पैकेजिंग, कॉस्मेटिक बक्से, शराब और शराब के बक्से और अन्य उच्च अंत बुटीक पैकेजिंग के उत्पादन में उपयोग किया जाता है।
"ग्राहक पहले, ग्लोब की सेवा करें" के विकास दर्शन का समर्थन करते हुए और "परिपूर्णता के लिए प्रयास करें, नए मार्गों का निर्माण करें" की रणनीति का पालन करते हुए, लिशुनयुआन उच्च प्रदर्शन के आर एंड डी के लिए प्रतिबद्ध है,पैकेजिंग उद्योग के लिए उच्च दक्षता वाले उत्पाद, बुद्धिमान स्वचालन की प्रगति को आगे बढ़ा रहा है।
हमारी सेवाएं और ताकतें
हम उद्योग-प्रतिस्पर्धी मशीनरी, पेशेवर गुणवत्ता नियंत्रण, और व्यापक ग्राहक सेवा प्रदान करते हैं।कस्टम मशीनरी विकासहम अधिकतम उत्पादन दक्षता, सटीकता और बुटीक पैकेजिंग के लिए लगातार प्रीमियम गुणवत्ता प्रदान करते हैं,प्रत्येक ग्राहक की विशिष्ट आवश्यकताओं के अनुरूप.
प्रमाणपत्र
विनिर्माण कार्यशाला
उद्योग प्रदर्शनी
गुणवत्तापूर्ण बिक्री के बाद सेवा प्रतिबद्धता
- 1 घंटे की सेवा:हम समाधान सिफारिशों के साथ एक घंटे के भीतर सेवा अनुरोधों का जवाब
- 12 घंटे की सेवा:जीएम का कार्यालय ग्राहकों की शिकायतों को सीधे संभालता है और समाधान के साथ 12 घंटे के भीतर जवाब देता है
- 24 कार्य घंटों के भीतर पहुंचें:सेवा केंद्रों से 500 किमी के दायरे में ग्राहकों के लिए रखरखाव दल 24 कार्य घंटों के भीतर पहुंचते हैं
- मासिक अनुवर्ती:नियमित रूप से ग्राहकों की यात्राएं निरंतर संतुष्टि और समर्थन सुनिश्चित करती हैं
- पूर्व-बिक्री सेवा:प्रसव से पहले पेशेवर इंजीनियरों के साथ व्यापक प्रशिक्षण कार्यक्रम
- बिक्री सेवाएं:स्थापना, डिबगिंग और मशीन के आगमन पर एक सप्ताह की निःशुल्क प्रशिक्षण सेवाएं
- बिक्री के बाद सेवा:पूर्ण ग्राहक फाइलें, नियमित प्रदर्शन निगरानी, सॉफ्टवेयर/हार्डवेयर अद्यतन और व्यापक स्पेयर पार्ट्स समर्थन
