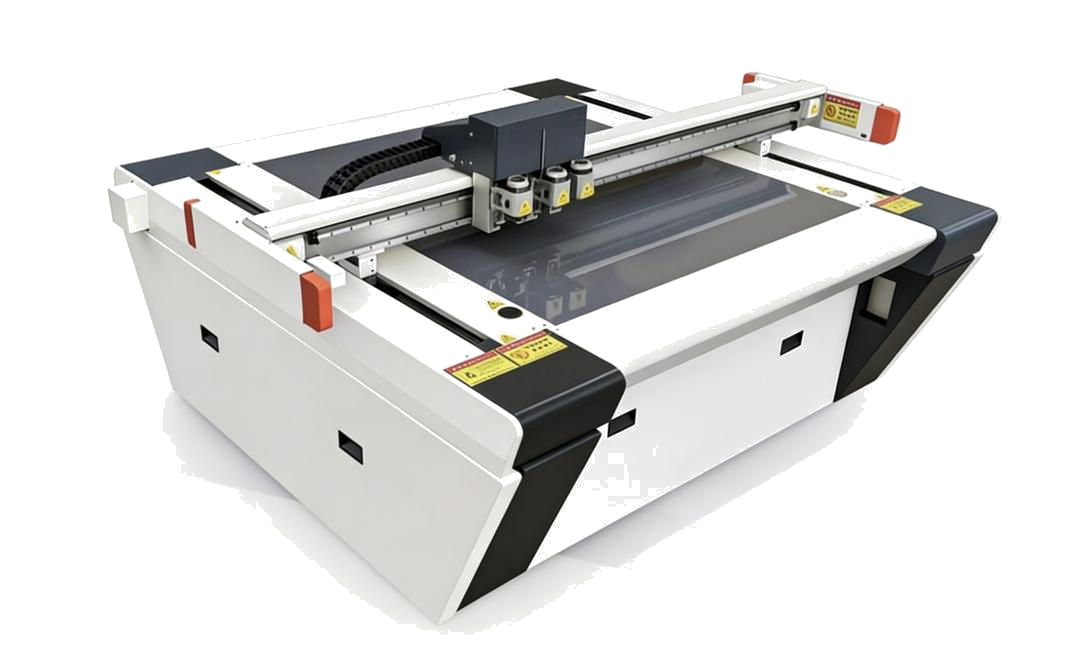

LY-RK03-1113 बहुक्रिया नमूना बनाने और व्यापक सामग्री संगतता के लिए ±0.05 मिमी सटीकता के साथ नो-ड्यू गैर धातु लचीला सामग्री काटने की मशीन

एकीकृत इस्पात फ्रेम मोटी उच्च कार्बन इस्पात से वेल्डेड है, लंबे समय तक उच्च गति संचालन के तहत कोई विरूपण या कंपन सुनिश्चित करता है। यह स्थिर यांत्रिक प्रदर्शन प्रदान करता है,काटने की सटीकता और मशीन की दीर्घायु की गारंटी.

अंतर्निहित चूषण प्रणाली जो सामग्री के आकार के आधार पर बुद्धिमान रूप से वैक्यूम क्षेत्रों को सक्रिय करती है, मजबूत और अधिक समान पकड़ प्रदान करती है और चादर की समतलता में काफी सुधार करती है।यह बढ़त उठाने और शिफ्टिंग को रोकता है, और पतली और मोटी दोनों बोर्डों के लिए उपयुक्त है।

तीन स्वतंत्र रूप से संचालित कार्य सिर कई उपकरणों को लगातार काम करने की अनुमति देते हैं, और उपकरण मॉड्यूल के बीच विनिमेय होते हैं। इस प्रकार, एक मशीन काटने, घुमावदार, ग्रूविंग और प्लॉटिंग को संभालती है।50 मिमी की अधिकतम काटने की मोटाई के साथ, यह मशीन रोजमर्रा के नमूना बनाने की जरूरतों को पूरा करने के लिए तरंगदार बोर्ड, ग्रे बोर्ड, कार्डबोर्ड, पतले फोम, चमड़े और अन्य शीट सामग्री के साथ संगत है।

अंतर्निहित स्वचालित उपकरण सेटिंग प्रणाली एक टच ऑटो-सेटिंग और उपकरण परिवर्तन के बाद लंबाई मुआवजे को सक्षम करती है, जिसमें कोई मैनुअल कैलिब्रेशन की आवश्यकता नहीं होती है।यह उच्च परिशुद्धता के साथ तेजी से परिवर्तन सुनिश्चित करता हैउच्च-सटीक सर्वो-चालित ट्रांसमिशन प्रणाली ± 0.05 मिमी तक की काटने की सटीकता प्रदान करती है और साफ, बर्न-मुक्त किनारों का उत्पादन करती है।

आप सीएडी, एआई, या डीएक्सएफ फ़ाइलों को सीधे आयात कर सकते हैं और एक क्लिक के साथ काटने के पथ उत्पन्न कर सकते हैं, जिससे मशीन को शून्य सीखने की वक्र के साथ किसी भी जटिल आकार को काटने की अनुमति मिलती है।

प्रमुख घटकों को धूल और मलबे से बचाया जाता है, जिसके परिणामस्वरूप कम विफलता दर और सरल नियमित रखरखाव होता है।कम ऊर्जा खपत पर्यावरण के अनुकूल और लागत प्रभावी संचालन सुनिश्चित करती हैबुद्धिमान पथ अनुकूलन तेजी से प्रसंस्करण को सक्षम करता है, नमूना-निर्माण चक्र को छोटा करता है और ग्राहक के नमूना अनुरोधों पर त्वरित प्रतिक्रिया की अनुमति देता है।

1ग्रोविंग (वी/यू-ग्रोव)

कठोर और नरम सामग्रियों के लिए V/U ग्रूविंग स्विच करने योग्य, एक-चरण बनाने योग्य।

2.आधा-कट मट काटने

अर्ध-कट मटेरियल काटने, केवल आसान फाड़ और कनेक्टिंग भागों के लिए शीर्ष परत काटता है।

3बढ़ रहा है

एक समान झुर्रियां, तह करते समय कोई दरार या झुर्रियां नहीं।

4. पूर्ण-कट डाई काटने

कोई मोल्ड की आवश्यकता नहीं है, सटीक पूर्ण-पार काटने, छोटे बैचों के नमूनाकरण के लिए सूट। उच्च परिशुद्धता काटने के बिना पतले कागज पर झुर्रियों और मोटी कागज पर कोई किनारे फटने के बिना।

5. ईवीए काटने

विशेष गैर चिपकने वाला कटर, चिकनी और साफ ईवीए काटने वाला।

6.गॉवर्टेड बोर्ड काटना

कार्डबोर्ड संरचनाओं के सटीक प्रजनन के लिए एकीकृत काटने, झुकने और स्लॉटिंग।

7चिपकने वाला लेबल काटना

परिशुद्धता से नियंत्रित गहराई काटना जो केवल चेहरे के कागज और चिपकने वाली परत को काटता है जबकि अस्तर को बरकरार रखता है।

8फोम काटना

जटिल समोच्च आकारों के उच्च परिशुद्धता काटने में सक्षम, सूट विभिन्न पैकेजिंग के लिए सम्मिलित प्रसंस्करण।

चित्र

नाम

परिचय

गति नियंत्रण प्रणाली

उच्च अंत 6-अक्ष उच्च गति गति नियंत्रण प्रणालीः मालिकाना बौद्धिक संपदा, सटीक काटने के सिर आंदोलन, चिकनी वक्र आंदोलन।

उच्च आवृत्ति विद्युत दोलन चाकू

अंतर्निहित उच्च आवृत्ति मैक्सॉन मोटर, 18,000 आरपीएम तक की गति, विशेष रूप से कठोर वोल्फ्रेम स्टील ब्लेड से लैस है। आसानी से विभिन्न कठिन और मोटी सामग्री (जैसे, तरंगीन कार्डबोर्ड,मधुमक्खी का कागज, केटी बोर्ड, पीवीसी फोम बोर्ड) के साथ तेज गति, चिकनी और साफ किनारों.

ड्रैग चाकू उपकरण

मोटाई ≤ 5 मिमी के साथ सामग्री के लिए उपयुक्त। दोलन चाकू की तुलना में तेजी से काटने की गति।

घुमावदार पहिया सेट

विभिन्न चौड़ाइयों के चार घुमावदार पहिया उपलब्ध हैं। विभिन्न लहराती कार्डबोर्ड और कार्डबोर्ड पर सही घुमाव बनाता है। वैकल्पिक पीवीसी घुमावदार पहिया पीवीसी घुमावदार के लिए।

प्लॉटर पेन

एक तटस्थ पेन और एक तेल आधारित पेन। कागज/कार्डबॉर्ड सामग्री पर ड्राइंग के लिए और मशीन सटीक डिबगिंग के लिए प्रयोग किया जाता है।

ईथरनेट ट्रांसमिशन पोर्ट

लचीला और स्थिर डेटा संचरण, मजबूत स्वचालन विस्तार योग्य। दूरस्थ उन्नयन और रखरखाव का समर्थन करता है, और एक स्थानीय क्षेत्र नेटवर्क के भीतर मशीन नियंत्रण और फ़ाइल कॉल की अनुमति देता है।

एकीकृत सर्किट नियंत्रक

उच्च प्रदर्शन वाले एकीकृत सर्किट नियंत्रक (कंप्यूटर मदरबोर्ड प्लग-इन कार्ड नहीं) । किसी भी साधारण कंप्यूटर (लैपटॉप सहित) से कनेक्ट किया जा सकता है।यदि कंप्यूटर विफल हो जाता है, इसे मशीन को संचालित करने के लिए साधारण कंप्यूटर से आसानी से बदला जा सकता है।

सुरक्षा संरक्षण

सरल और सुरुचिपूर्ण सुरक्षा विरोधी टक्कर डिजाइन. संवेदनशील प्रतिक्रिया के साथ अंतर्निहित अवरक्त प्रकाश पर्दा डिवाइस, ऑपरेटर सुरक्षा और मशीन के विश्वसनीय संचालन सुनिश्चित करता है।

विमानन-ग्रेड हनीकॉम एल्यूमीनियम प्लेट + छिद्रित पीवीसी कार्य तालिका

विमानन-ग्रेड मधुमक्खी के छल्ले के एल्यूमीनियम प्लेट का उद्योग में पहला उपयोगः मजबूत, मौसम प्रतिरोधी, उच्च सपाटता, भारी भार के तहत आसानी से विकृत नहीं होता है।मधुमक्खी के गुच्छे के आंतरिक ढांचे के माध्यम से सुचारू वायु परिसंचरणवैकल्पिक क्षेत्रीय वैक्यूम सक्शन ✓ मजबूत वायु प्रवाह और उच्च पकड़ बल। छिद्रित पीवीसी वर्कटेबल बेहतर कर्लिंग परिणाम देता है।

टच स्क्रीन

टच स्क्रीन के माध्यम से चाकू की गहराई और दबाव के लिए डिजिटल फाइन ट्यूनिंग और प्रीसेट स्टोरेज। सुविधाजनक मशीन नियंत्रण के लिए विभिन्न काटने पैरामीटर सेट करें।

वायु पंप मॉड्यूल

शक्तिशाली वैक्यूम एयर पंप मॉड्यूल सामग्री को काम की मेज पर मजबूती से रखता है, जिससे गति नियंत्रण प्रणाली के माध्यम से व्यक्तिगत उत्पाद प्रसंस्करण संभव हो जाता है।

लेजर पोजिशनिंग मॉड्यूल

डबल-कर्सर पोजिशनिंग मॉड्यूल मैनुअल दो-बिंदु पोजिशनिंग का उपयोग करके मुद्रित सामग्री के तेजी से और सटीक काटने की अनुमति देता है।

कार्यतालिका का पता लगाना

वर्कटेबल डिटेक्शन मॉड्यूल के माध्यम से वर्कटेबल सपाटता डेटा का स्वचालित संवेदन। प्लेटफॉर्म सटीकता मुआवजे के लिए नियंत्रण केंद्र को प्रतिक्रिया, लगातार सपाटता प्राप्त करना।

चित्र

नाम

परिचय

ग्रे बोर्ड ग्रूविंग टूल

विशेष रूप से ग्रे बोर्ड के लिए डिज़ाइन किया गया। बहु-कोण समायोज्यः 0°~135° स्वतंत्र रूप से समायोज्य।

कार्डबोर्ड ग्रूविंग टूल

कार्डबोर्ड के लिए तैयार किया गया है। काम की मेज के लिए आत्म-अनुकूली, विरोधी प्रवेश डिजाइन के साथ। आसानी से कार्डबोर्ड के लिए उच्च परिशुद्धता ग्रूविंग प्राप्त करता है।

वी-कट ग्रूविंग टूल

एस0°~120° के समायोज्य कोण के साथ मधुमक्खी के छिलके के बोर्ड, केटी बोर्ड और कई अन्य सामग्रियों के लिए अपपोर्ट्स ग्रूविंग

चित्र फ्रेम ग्रूविंग टूल

90° कोण के लिए विशेष रूप से पिक्चर फ्रेम, लचीली प्लेट, ध्वनि-अवशोषित बोर्ड आदि के लिए फिक्स्ड 90° ग्रूविंग।

चुंबन-कट उपकरण

स्व-चिपकने वाली सामग्रियों, विज्ञापन बैकलिट फिल्म आदि के चुंबन-कट (आंशिक प्रवेश) के लिए डिज़ाइन किया गया। जब सटीक कैमरा पंजीकरण प्रणाली के साथ उपयोग किया जाता है,जटिल अनियमित आकारों को आसानी से काटा जा सकता है.

5 मिमी कंपन उपकरण

फोम कंपन काटने का उपकरण 2 मिमी कंपन स्ट्रोक के साथ, विशेष रूप से 50 मिमी मोटी तक फोम सामग्री को काटने के लिए डिज़ाइन किया गया है, जैसे कि EPE मोती फोम, EVA फोम, स्पंज, आदि।

कैमरा पंजीकरण प्रणाली

कैमरा रजिस्ट्रेशन प्रणाली के माध्यम से मुद्रित सामग्री का तेज और सटीक कटौती।एकीकृत क्यूआर टास्क सॉर्टिंग मॉड्यूल विभिन्न उत्पाद बैचों के छोटे बैच उत्पादन के लिए स्वचालित नौकरी सेटअप को सक्षम करता है.

अलग ऑपरेशन टेबल

कंप्यूटर के सुविधाजनक स्थान के लिए एक स्वतंत्र संचालन तालिका।
