उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Lishunyuan
प्रमाणन:
CE
मॉडल संख्या:
एलवाई-पीके-1816आरएम
दस्तावेज:
वीडियो

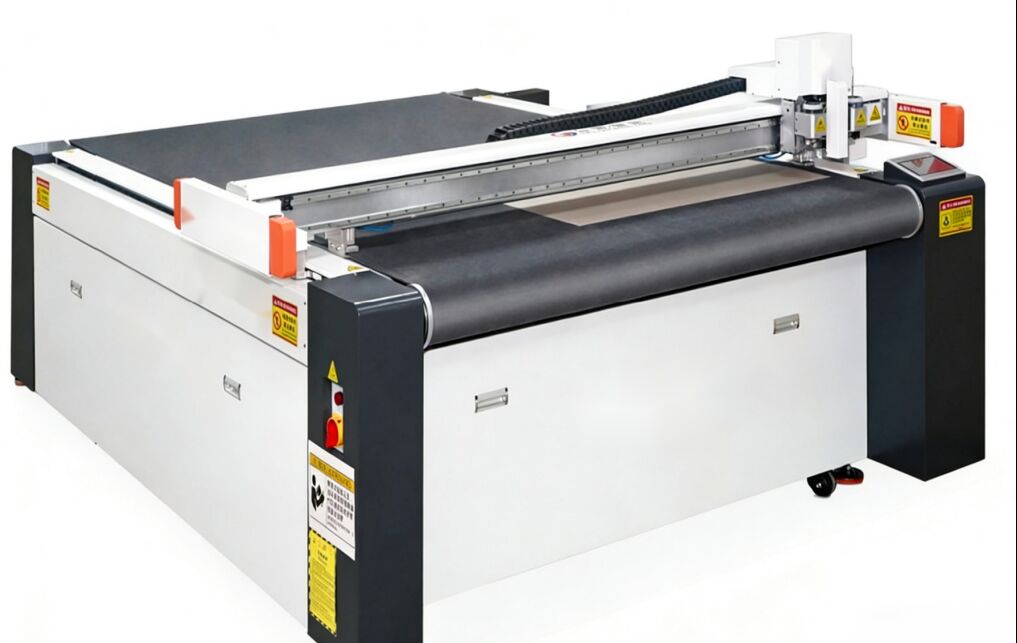

यह ग्रेबोर्ड, पेपरबोर्ड, नालीदार कार्डबोर्ड, ईवा और अन्य सहित विभिन्न प्रकार की सामग्रियों के साथ संगत है।
मल्टी-फंक्शन डिज़ाइन कटिंग, क्रीजिंग, ग्रूविंग, हाफ-कट को एकीकृत करता है, जिससे एक मशीन कई अनुप्रयोगों के लिए उपयुक्त हो जाती है। यह पैकेजिंग बॉक्स और पेपर सैंपल बनाने के लिए आदर्श है, और छोटे बैचों में उत्पादन का भी समर्थन करता है।
विशेषताएं
|
|
एकीकृत स्टील फ्रेम को मोटे हाई-कार्बन स्टील से वेल्ड किया गया है, जो लंबे समय तक उच्च गति संचालन के तहत कोई विरूपण या कंपन सुनिश्चित करता है। यह स्थिर यांत्रिक प्रदर्शन प्रदान करता है, कटिंग एक्यूरेसी और मशीन की दीर्घायु की गारंटी देता है।
|
|
|
बिल्ट-इन सक्शन सिस्टम जो सामग्री के आकार के आधार पर वैक्यूम ज़ोन को बुद्धिमानी से सक्रिय करता है, मजबूत और अधिक समान होल्ड-डाउन प्रदान करता है और शीट की सपाटता में काफी सुधार करता है। यह एज लिफ्टिंग और शिफ्टिंग को रोकता है, और पतले और मोटे दोनों बोर्डों के लिए उपयुक्त है।
|
|
|
दो स्वतंत्र रूप से संचालित वर्क हेड कई टूल को लगातार संचालित करने की अनुमति देते हैं, और टूल मॉड्यूल के बीच इंटरचेंजेबल होते हैं। इस प्रकार, एक मशीन कटिंग, क्रीजिंग, ग्रूविंग और प्लॉटिंग को संभालती है। अधिकतम कटिंग मोटाई 50 मिमी के साथ, मशीन नालीदार बोर्ड, ग्रे बोर्ड, पेपरबोर्ड, पतले फोम, चमड़े और अन्य शीट सामग्री के साथ संगत है, जो दैनिक सैंपल बनाने की जरूरतों को पूरा करती है।
|
|
अलग ऑपरेशन टेबल |
बिल्ट-इन ऑटोमैटिक टूल सेटिंग सिस्टम टूल बदलने के बाद वन-टच ऑटो-सेटिंग और लेंथ कंपनसेशन को सक्षम बनाता है, जिसके लिए किसी मैन्युअल कैलिब्रेशन की आवश्यकता नहीं होती है। यह उच्च परिशुद्धता के साथ तेजी से चेंजओवर सुनिश्चित करता है। हाई-प्रिसिजन सर्वो-ड्रिवन ट्रांसमिशन सिस्टम 0.05 मिमी तक की कटिंग एक्यूरेसी प्रदान करता है और साफ, बर्र-फ्री किनारे बनाता है।
|
|
|
आप सीधे CAD, AI, या DXF फ़ाइलें आयात कर सकते हैं और एक क्लिक के साथ कटिंग पाथ जेनरेट कर सकते हैं, जिससे मशीन किसी भी जटिल आकार को बिना किसी सीखने की अवस्था के काट सकती है। |
|
अलग ऑपरेशन टेबल |
प्रमुख घटक धूल और मलबे से सुरक्षित हैं, जिसके परिणामस्वरूप कम विफलता दर और सरल नियमित रखरखाव होता है। इसके अतिरिक्त, कम ऊर्जा खपत पर्यावरण के अनुकूल और लागत प्रभावी संचालन सुनिश्चित करती है। इंटेलिजेंट पाथ ऑप्टिमाइज़ेशन तेज प्रोसेसिंग को सक्षम बनाता है, सैंपल बनाने के चक्र को छोटा करता है और ग्राहक सैंपल अनुरोधों पर त्वरित प्रतिक्रिया की अनुमति देता है। |
कार्य उदाहरण
|
|
1. ग्रूविंग (V/U-ग्रूव) V/U ग्रूविंग स्विच करने योग्य, कठोर और नरम सामग्री के लिए एक-चरणीय निर्माण। |
|
|
2. हाफ-कट डाई कटिंग हाफ-कट डाई कटिंग, आसान-टियर और कनेक्टिंग भागों के लिए केवल ऊपरी परत को काटता है। |
|
|
3. क्रीजिंग समान क्रीजिंग, फोल्डिंग पर कोई क्रैकिंग या झुर्रियां नहीं। |
|
|
4. फुल-कट डाई कटिंग किसी मोल्ड की आवश्यकता नहीं, सटीक फुल-थ्रू कटिंग, छोटे बैचों में सैंपलिंग के लिए उपयुक्त। पतले कागज पर बिना झुर्रियों के और मोटे कागज पर बिना एज बर्स्टिंग के हाई-प्रिसिजन कटिंग।
|
|
|
5. ईवा कटिंग विशेष नॉन-स्टिक कटर, चिकनी और साफ ईवा कटिंग।
|
|
|
6. नालीदार बोर्ड कटिंग कार्टन संरचनाओं के सटीक पुनरुत्पादन के लिए एकीकृत कटिंग, क्रीजिंग और स्लॉटिंग।
|
|
|
7. चिपकने वाला लेबल कटिंग प्रेसिजन-नियंत्रित डेप्थ डाई-कटिंग जो केवल फेस पेपर और चिपकने वाली परत को काटती है जबकि लाइनर को बरकरार रखती है।
|
|
|
8. फोम कटिंग जटिल कंटूर आकृतियों की हाई-प्रिसिजन कटिंग में सक्षम, विभिन्न पैकेजिंग इंसर्ट प्रोसेसिंग के लिए उपयुक्त। तकनीकी विनिर्देश |
|
1500 मिमी/सेकंड
|
अधिकतम कटिंग स्पीड
|
|
1200 मिमी/सेकंड
|
वर्किंग एक्यूरेसी
|
|
±0.05 मिमी
|
वर्क पीस की मोटाई
|
|
50 मिमी
|
प्रभावी वर्किंग साइज
|
|
L1800mm*W1600mm
|
बिजली की आपूर्ति
|
|
380V±10%
|
कुल पावर
|
|
7.
|
5KWमशीन आयाम
|
|
L2770*W2580*H1330mm
|
कॉन्फ़िगरेशन चेकलिस्ट चयन
|
1, स्टैंडर्ड कॉन्फ़िगरेशन
चित्र
|
नाम |
परिचय |
ग्रे बोर्ड ग्रूविंग टूल |
|
|
हाई-एंड 6-एक्सिस हाई-स्पीड मोशन कंट्रोल सिस्टम: मालिकाना बौद्धिक संपदा, सटीक कटिंग हेड मूवमेंट, स्मूथ कर्व मोशन।
|
हाई-फ्रीक्वेंसी इलेक्ट्रिक ऑसिलेटिंग नाइफ |
|
|
बिल्ट-इन हाई-फ्रीक्वेंसी मैक्सन मोटर, स्पीड 18,000 आरपीएम तक, विशेष रूप से कठोर टंगस्टन स्टील ब्लेड से लैस। विभिन्न कठोर और मोटे सामग्री (जैसे, नालीदार कार्डबोर्ड, हनीकॉम्ब कार्डबोर्ड, केटी बोर्ड, पीवीसी फोम बोर्ड) को तेज गति, चिकनी और साफ किनारों के साथ आसानी से काटता है।
|
ड्रैग नाइफ टूल |
|
|
5 मिमी से कम मोटाई वाली सामग्री के लिए उपयुक्त। ऑसिलेटिंग नाइफ की तुलना में तेज कटिंग स्पीड।
|
|
|
अलग ऑपरेशन टेबल |
विभिन्न चौड़ाई के चार क्रीजिंग व्हील उपलब्ध हैं। विभिन्न नालीदार कार्डबोर्ड और पेपरबोर्ड पर एकदम सही क्रीज बनाता है। पीवीसी क्रीजिंग के लिए वैकल्पिक पीवीसी क्रीजिंग व्हील।
|
प्लॉटर पेन
|
|
|
एक न्यूट्रल पेन और एक ऑयल-बेस्ड पेन। पेपर/कार्डबोर्ड सामग्री पर ड्राइंग के लिए, और मशीन परिशुद्धता डिबगिंग के लिए उपयोग किया जाता है।
|
|
|
2 मिमी वाइब्रेशन टूल |
लचीला और स्थिर डेटा ट्रांसमिशन, मजबूत स्वचालन विस्तार क्षमता। स्थानीय क्षेत्र नेटवर्क के भीतर रिमोट अपग्रेड और रखरखाव, और मशीन नियंत्रण और फ़ाइल कॉलिंग की अनुमति देता है।
|
|
|
2 मिमी वाइब्रेशन टूल |
हाई-परफॉरमेंस इंटीग्रेटेड सर्किट कंट्रोलर (कंप्यूटर मदरबोर्ड प्लग-इन कार्ड नहीं)। किसी भी सामान्य कंप्यूटर (लैपटॉप सहित) से कनेक्ट किया जा सकता है - एक समर्पित हाई-स्पेक पीसी की आवश्यकता नहीं है। यदि कंप्यूटर विफल हो जाता है, तो इसे मशीन को संचालित करने के लिए एक सामान्य कंप्यूटर से आसानी से बदला जा सकता है।
|
|
|
अलग ऑपरेशन टेबल |
सरल और सुरुचिपूर्ण सुरक्षा एंटी-कोलिजन डिज़ाइन। संवेदनशील प्रतिक्रिया के साथ बिल्ट-इन इन्फ्रारेड लाइट कर्टन डिवाइस, ऑपरेटर सुरक्षा और विश्वसनीय मशीन संचालन सुनिश्चित करता है।
|
|
|
अलग ऑपरेशन टेबल |
एविएशन-ग्रेड हनीकॉम्ब एल्यूमीनियम प्लेट का उद्योग-प्रथम उपयोग: मजबूत, मौसम प्रतिरोधी, उच्च सपाटता, भारी भार के तहत आसानी से विकृत नहीं होता है। आंतरिक हनीकॉम्ब संरचना के माध्यम से चिकनी हवा का संचार। वैकल्पिक ज़ोनल वैक्यूम सक्शन - मजबूत वायु प्रवाह और उच्च होल्डिंग बल। पोरस पीवीसी वर्कटेबल बेहतर क्रीजिंग परिणाम देता है।
|
टच स्क्रीन
|
|
|
टच स्क्रीन के माध्यम से नाइफ डेप्थ और प्रेशर के लिए डिजिटल फाइन-ट्यूनिंग और प्रीसेट स्टोरेज। सुविधाजनक मशीन नियंत्रण के लिए विभिन्न कटिंग पैरामीटर सेट करें।
|
एयर पंप मॉड्यूल
|
|
|
शक्तिशाली वैक्यूम एयर पंप मॉड्यूल सामग्री को वर्कटेबल पर मजबूती से रखता है, जिससे मोशन कंट्रोल सिस्टम के माध्यम से व्यक्तिगत उत्पाद प्रसंस्करण सक्षम होता है।
|
लेजर पोजिशनिंग मॉड्यूल
|
|
|
डुअल-कर्सर पोजिशनिंग मॉड्यूल मैन्युअल टू-पॉइंट पोजिशनिंग का उपयोग करके मुद्रित सामग्री की तेज और सटीक कटिंग की अनुमति देता है।
|
वर्कटेबल डिटेक्शन
|
|
|
वर्कटेबल डिटेक्शन मॉड्यूल के माध्यम से वर्कटेबल फ्लैटनेस डेटा का स्वचालित सेंसिंग। प्लेटफ़ॉर्म परिशुद्धता कंपनसेशन के लिए नियंत्रण केंद्र को फीडबैक, लगातार सपाटता प्राप्त करना।
|
2. स्टैंडर्ड कॉन्फ़िगरेशन |
चित्र
|
नाम |
परिचय |
ग्रे बोर्ड ग्रूविंग टूल |
|
|
विशेष रूप से ग्रे बोर्ड ग्रूविंग के लिए डिज़ाइन किया गया। मल्टी-एंगल एडजस्टेबल: 0°~135° स्वतंत्र रूप से एडजस्टेबल।
|
पेपरबोर्ड ग्रूविंग टूल
|
|
|
पेपरबोर्ड ग्रूविंग के लिए डिज़ाइन किया गया। वर्कटेबल के लिए सेल्फ-एडैप्टिव, एंटी-पेनेट्रेशन डिज़ाइन के साथ। पेपरबोर्ड के लिए हाई-प्रिसिजन ग्रूविंग आसानी से प्राप्त करता है।
|
V-CUT ग्रूविंग टूल
|
|
|
S
|
हनीकॉम्ब बोर्ड, केटी बोर्ड और कई अन्य सामग्रियों के लिए ग्रूविंग का समर्थन करता है, जिसमें एडजस्टेबल एंगल 0°~120° हैपिक्चर फ्रेम ग्रूविंग टूल |
|
|
फिक्स्ड 90° ग्रूविंग, विशेष रूप से पिक्चर फ्रेम, फ्लेक्सिबल प्लेट्स, साउंड-एब्जॉर्बिंग बोर्ड आदि के लिए 90° एंगल ग्रूविंग के लिए।
|
किस-कट टूल
|
|
|
सेल्फ-एडहेसिव सामग्री, विज्ञापन बैकलिट फिल्म आदि की किस-कटिंग (आंशिक प्रवेश) के लिए डिज़ाइन किया गया। जब प्रिसिजन कैमरा रजिस्ट्रेशन सिस्टम के साथ उपयोग किया जाता है, तो जटिल अनियमित आकृतियों को आसानी से काटा जा सकता है।
|
|
|
2 मिमी वाइब्रेशन टूल |
2 मिमी वाइब्रेशन स्ट्रोक के साथ फोम वाइब्रेशन कटिंग टूल, विशेष रूप से 50 मिमी तक की मोटाई वाली फोम सामग्री को काटने के लिए डिज़ाइन किया गया है, जैसे ईपीई पर्ल फोम, ईवा फोम, स्पंज आदि।
|
कैमरा रजिस्ट्रेशन सिस्टम
|
|
|
कैमरा रजिस्ट्रेशन सिस्टम के माध्यम से मुद्रित सामग्री की तेज और सटीक कटिंग। इंटीग्रेटेड क्यूआर टास्क सॉर्टिंग मॉड्यूल विभिन्न उत्पाद बैचों के छोटे बैचों में उत्पादन के लिए स्वचालित जॉब सेटअप को सक्षम बनाता है।
|
|
|
अलग ऑपरेशन टेबल |
कंप्यूटर रखने के लिए एक स्वतंत्र ऑपरेशन टेबल।
|
पैकिंग और शिपिंग |
