उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Lishunyuan
प्रमाणन:
CE
मॉडल संख्या:
LY-RK03-1113
दस्तावेज:
वीडियो

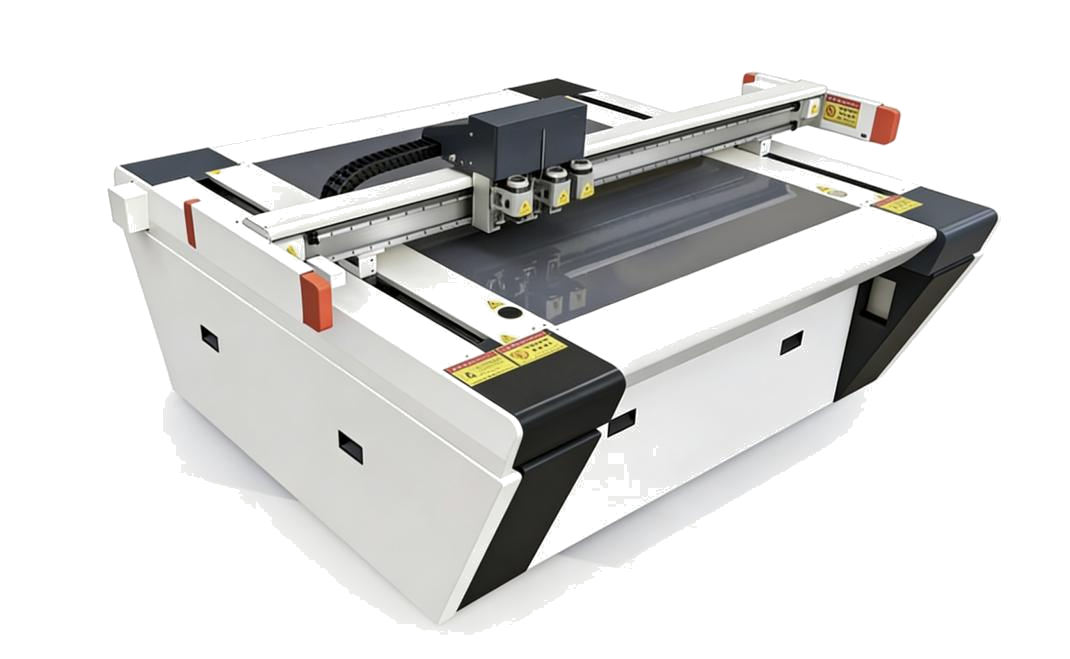

LY-RK03-1113 काटने की प्रणाली
LY-RK03-1113 गैर-धातु लचीली सामग्रियों के लिए एक नो-डाई कटिंग मशीन है, जिसे पैकेजिंग और प्रिंटिंग नमूना बनाने और छोटे-बैच उत्पादन के लिए डिज़ाइन किया गया है। यह कटिंग, क्रीज़िंग, ग्रूविंग और हाफ-कट कार्यों को एकीकृत करता है। सर्वो नियंत्रण प्रणाली, ±0.05 मिमी सटीकता और 50 मिमी कटिंग मोटाई के साथ, यह ग्रेबोर्ड, नालीदार बोर्ड, ईवीए और फोम जैसी सामग्रियों का समर्थन करता है। इसमें स्वचालित टूल सेटिंग, CAD/AI/DXF फ़ाइल समर्थन और एक अंतर्निहित वैक्यूम सिस्टम की सुविधा है। छोटे बैच उत्पादन के लिए आदर्श।
पैकेजिंग और प्रिंटिंग उद्योग में नमूना बनाने और छोटे बैच के अनुकूलित उत्पादन के लिए विशेष रूप से डिज़ाइन किया गया।
इस मशीन में एक उच्च-स्तरीय सर्वो नियंत्रण प्रणाली है और इसके लिए डाई-कटिंग मोल्ड की आवश्यकता नहीं है।
यांत्रिक विवरण
|
|
एकीकृत स्टील फ्रेम को गाढ़े उच्च-कार्बन स्टील से वेल्ड किया गया है, जो दीर्घकालिक उच्च गति संचालन के तहत कोई विरूपण या कंपन सुनिश्चित नहीं करता है। यह स्थिर यांत्रिक प्रदर्शन प्रदान करता है, काटने की सटीकता और मशीन की दीर्घायु की गारंटी देता है।
|
|
|
अंतर्निर्मित सक्शन सिस्टम जो सामग्री के आकार के आधार पर बुद्धिमानी से वैक्यूम ज़ोन को सक्रिय करता है, मजबूत और अधिक समान होल्ड-डाउन प्रदान करता है और शीट की समतलता में उल्लेखनीय सुधार करता है। यह किनारों को उठाने और खिसकने से रोकता है, और पतले और मोटे दोनों बोर्डों के लिए उपयुक्त है।
|
|
|
तीन स्वतंत्र रूप से संचालित कार्य प्रमुख कई उपकरणों को लगातार संचालित करने की अनुमति देते हैं, और उपकरण मॉड्यूल के बीच विनिमेय होते हैं। इस प्रकार, एक मशीन कटिंग, क्रीज़िंग, ग्रूविंग और प्लॉटिंग को संभालती है। 50 मिमी की अधिकतम कटिंग मोटाई के साथ, मशीन नालीदार बोर्ड, ग्रे बोर्ड, पेपरबोर्ड, पतले फोम, चमड़े और अन्य शीट सामग्री के साथ संगत है, जो दैनिक नमूना बनाने की जरूरतों को पूरा करती है।
|
|
|
अंतर्निहित स्वचालित टूल सेटिंग सिस्टम टूल परिवर्तन के बाद वन-टच ऑटो-सेटिंग और लंबाई मुआवजे को सक्षम बनाता है, जिसके लिए मैन्युअल अंशांकन की आवश्यकता नहीं होती है। यह उच्च परिशुद्धता के साथ तेजी से बदलाव सुनिश्चित करता है। उच्च परिशुद्धता सर्वो-संचालित ट्रांसमिशन प्रणाली ±0.05 मिमी तक काटने की सटीकता प्रदान करती है और साफ, गड़गड़ाहट मुक्त किनारों का उत्पादन करती है।
|
|
|
आप सीधे सीएडी, एआई, या डीएक्सएफ फाइलों को आयात कर सकते हैं और एक क्लिक के साथ कटिंग पथ उत्पन्न कर सकते हैं, जिससे मशीन शून्य सीखने की अवस्था के साथ किसी भी जटिल आकार को काटने की अनुमति देती है।
|
|
मुख्य घटक धूल और मलबे से सुरक्षित रहते हैं, जिसके परिणामस्वरूप विफलता दर कम होती है और नियमित रखरखाव आसान होता है। इसके अतिरिक्त, कम ऊर्जा खपत पर्यावरण के अनुकूल और लागत प्रभावी संचालन सुनिश्चित करती है। बुद्धिमान पथ अनुकूलन तेजी से प्रसंस्करण को सक्षम बनाता है, नमूना बनाने के चक्र को छोटा करता है और ग्राहक नमूना अनुरोधों पर त्वरित प्रतिक्रिया की अनुमति देता है।
|
|
|

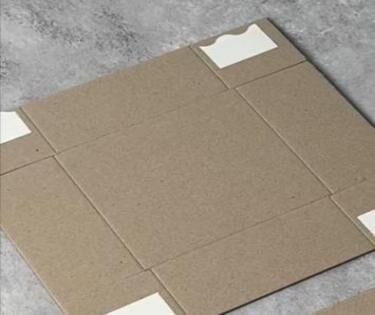

1.ग्रूविंग (वी/यू-ग्रूव) वी/यू ग्रूविंग स्विचेबल, कठोर और मुलायम सामग्री के लिए वन-स्टेप फॉर्मिंग।
|
|
|
2.हाफ-कट डाई कटिंग हाफ-कट डाई कटिंग, केवल आसानी से फाड़ने और जोड़ने वाले हिस्सों के लिए ऊपरी परत को काटता है।
|
|
|
3.बढ़ना एक समान क्रीज़िंग, मोड़ते समय कोई दरार या झुर्रियाँ नहीं।
|
|
|
4.फुल-कट डाई कटिंग किसी सांचे की आवश्यकता नहीं, सटीक फुल-थ्रू कटिंग, छोटे-बैच के नमूने के लिए उपयुक्त। उच्च परिशुद्धता वाली कटिंग, पतले कागज पर कोई झुर्रियां नहीं और मोटे कागज पर कोई किनारा नहीं फटता।
|
|
|
5.ईवीए काटना विशेष नॉन-स्टिक कटर, चिकनी और साफ ईवीए कटिंग।
|
|
|
6.नालीदार बोर्ड काटना कार्टन संरचनाओं के सटीक पुनरुत्पादन के लिए एकीकृत कटिंग, क्रीज़िंग और स्लॉटिंग।
|
|
|
7.चिपकने वाला लेबल काटना परिशुद्धता-नियंत्रित गहराई डाई-कटिंग जो लाइनर को बरकरार रखते हुए केवल फेस पेपर और चिपकने वाली परत को काटती है।
|
|
|

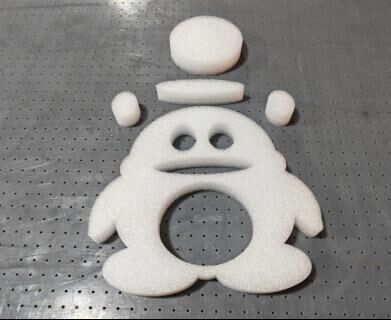

8.फोम काटना जटिल समोच्च आकृतियों की उच्च परिशुद्धता काटने में सक्षम, विभिन्न पैकेजिंग सम्मिलित प्रसंस्करण के लिए उपयुक्त।
|
|
विशेष विवरण |
|
|
मैक्सकार्यरत रफ़्तार |
1500मिमी/सेकंड |
|
अधिकतम काटने की गति |
1200मिमी/सेकंड |
|
कार्यरतशुद्धता |
±0.05 मिमी |
|
कार्य-वस्तु की सोच |
50मिमी |
|
प्रभावी कार्य आकार |
एल1100मिमी*डब्ल्यू1300मिमी |
|
बिजली की आपूर्ति |
380V±10% |
|
कुल शक्ति |
5.5 kw |
|
मशीन का आयाम |
एल2100*डब्ल्यू2480*एच1200मिमी |
